重庆将再添一网红建筑 2.5层螺旋立交高差44米

  2.5层螺旋立交高差44米 红云路又要成“网红”

　　重庆最复杂的黄桷湾立交、渝中区化龙桥的重庆首座螺旋隧道、巴南区界石的“波浪形”公路……

　　在充满了3D效果的山城，越来越多的交通建设项目，一不小心就成了“网红”。化龙桥片区继“网红”螺旋隧道之后，又将新增一座“网红”螺旋立交。

  近日，记者从市国资委公开信箱获悉，渝中区正在开展高九路周边小区至嘉滨路之间连接道——红云路的设计研究。红云路建成后，将方便阿卡迪亚、云栖谷等小区居民的出行。

　　从重庆市设计院网站公布的红云路设计方案来看，红云路将是一条极具山城特色的道路。道路除了有一座同轴螺旋立交，还有一段“陡坡＋缓坡＋陡坡＋缓坡”设计的下坡道路。

　　2.5层螺旋立交，高差达到约44米

　　红云路的环评报告显示，红云路项目位于渝中区红岩村，道路起点位于阿卡迪亚与云栖谷小区之间的断头路，终点接嘉滨路，道路全长约1745米。道路规划红线宽为16米，双向两车道，设计时速为20公里/小时，是一条城市支路。

　　红云路的道路长度虽然不长，但是道路所在区域内地形复杂，受限制因素较多，这也给道路设计带来了一定难度。

　　比如，红云路起点至终点的直线距离仅有900米，但是高差却达到了约119.6米；直线平均纵坡(平均纵坡是指一定长度的路段纵向所克服的高差与该路段的长度比)达到13.2%。

　　如何解决道路不长，高差较大的问题？

　　从设计方案来看，在道路起点附近有一处高差达40余米的陡坎。为了让陡坎上下平稳衔接，这里设计了一座同轴螺旋立交。

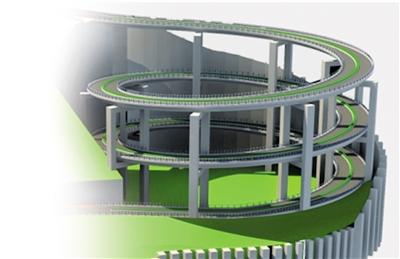

　　据了解，红云路的这座螺旋立交位于快速路三纵线红岩村隧道进口洞门右侧，全长约610米，为2.5层同心圆螺旋结构。上下层桥梁平面位置重叠。这座螺旋立交直接消化的高差达44米。

　　“陡坡＋缓坡”设计，保障行车安全

　　为了进一步处理好道路高差较大的问题，除了螺旋立交外，红云路还采用了陡缓坡结合的设计。

　　据了解，红云路的纵断面设计采用了“陡坡+缓坡+陡坡+缓坡”的组合形式，这样的设计既消化了较大的高差，又保障了行车的安全性。

　　另外，红云路还巧妙地依托了所在区域的山形特点，利用圆曲线的组合进行展线，既消化了约30米的高差，同时也减少了项目建设的挖方量和拆迁量。

　　记者注意到，在红云路区域内除了有陡坡外，还有快速路三纵线和轨道交通5号线。如何处理好红云路与它们的关系，也是方案设计过程中需要解决的技术难题。

　　从设计方案上看，红云路采用跨线桥的方式，上跨快速路三纵线和轨道交通5号线，尽量“远离”了它们。

　　在水平面位置上，红云路选线时从三纵线及轨道5号线隧道洞口至桩板挡墙之间的区域穿过，使得平面位置不冲突；在竖向上，红云路也尽量增加与它们的高差，与三纵线路面及轨顶标高高差均大于20米。

　　建设人行系统，顺坡而下直达嘉滨路

　　重庆市设计院在介绍红云路设计方案时称，负责红云路设计工作的工程师们利用了各种技术手法，使这座人工建筑宛若天然就生长在那片山势之中一样，完美地体现了山城建筑之美，将成为极具山城特色的地标式建筑。红云路建成后，市民可以近距离地感受这条道路的建筑魅力。

　　据了解，考虑到人行交通的便利性，红云路将在螺旋立交南侧修建一条3米宽的人行梯道，方便市民出行。同时，道路跨线桥右侧也布置了3米宽人行道，连接人行梯道。红云路的其他路段两侧，也各设计了3米宽的人行道。道路上还设置了人行横道，方便市民过街。

　　通过红云路的人行系统，市民可以顺坡而下，直达嘉滨路。
