广东顺德马岗大桥

 工程介绍：

 广东顺德马岗大桥，全长830m，宽16m，大桥跨径组合为10×30＋70＋90＋70＋10×30m，主跨为70＋90＋70m三跨下承式钢管砼系杆拱桥，系杆采用无粘结预应力钢丝束，主梁采用砼箱梁。

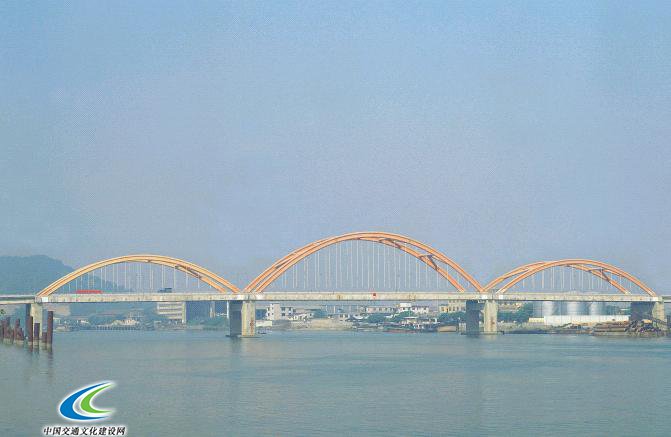

 马岗大桥正桥为3跨下承式混凝土系杆拱桥，主跨为90m，两边跨都为70m，系杆拱桥类型均为刚性系杆刚性拱桥。主跨系杆拱桥的矢跨比为1/4，边跨矢跨比为1/5。主、边跨钢管拱肋的截面均为哑铃型，钢管拱肋之间的距离为16.0m，其中，主跨钢管拱肋高2.10m，边跨钢管拱肋高1.80m。主边跨系杆拱桥的吊杆均采用915.35钢丝束组成。主跨系杆拱桥共有21对吊杆，边跨系杆拱桥共有16对吊杆，吊杆之间的距离均为4.0米。主边跨钢管拱肋都分为3段进行安装施工，中间段为合龙段。每一跨系杆拱桥的钢管拱肋安装完毕之后再安装拱肋的风撑，风撑形状为“K”字型。钢管拱肋最重的分段吊装重量为21.35吨，采用自行设计的浮吊进行拱肋节段安装。

 马岗大桥由路桥集团公路二局二处（现路桥华南工程有限公司）中标并负责施工，于1999年12月建成通车，工程竣工验收质量优良。
