2020年德国桥梁建设奖 Trumpf Footbridge

来源:微桥梁发布时间:2021-07-21 11:46:56
导语: 在德国迪琴根盖林格大街上有一座人行天桥格外引人注目,该桥连接通快总部的两个生产区域,功能是使员工能够安全地穿越繁忙的城市道路。  桥的主体结构是轻质壳体结构,由于整体结构系统受力合理,桥体仅由2厘米薄的双曲面不锈钢板制成。外壳边缘通过竖向加劲肋加强,该竖向加强肋向四个支撑点扭转以形成三角形的支承点,完全省略了在壳体表面上的进一步支撑。  行人直接在钢制外壳上行走,该外壳在行走区域上涂有涂层以防止打...

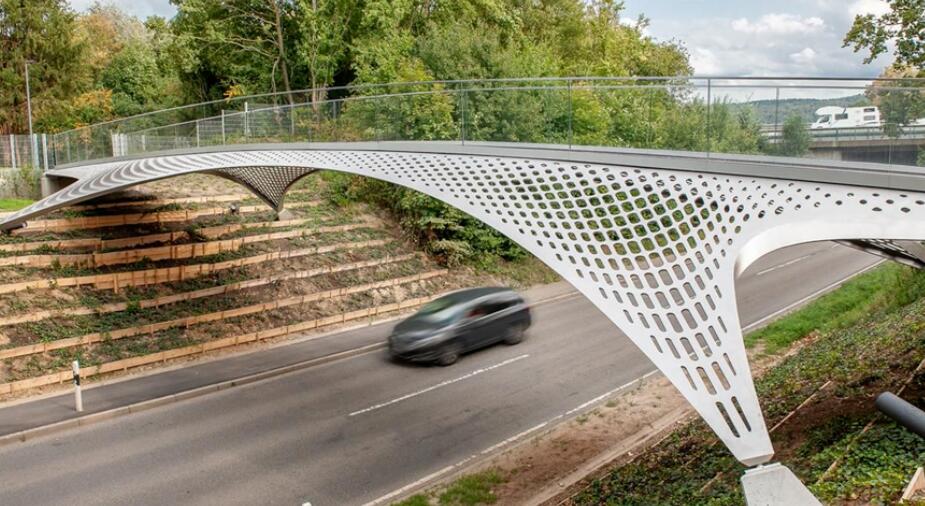

    在德国迪琴根盖林格大街上有一座人行天桥格外引人注目,该桥连接通快总部的两个生产区域,功能是使员工能够安全地穿越繁忙的城市道路。

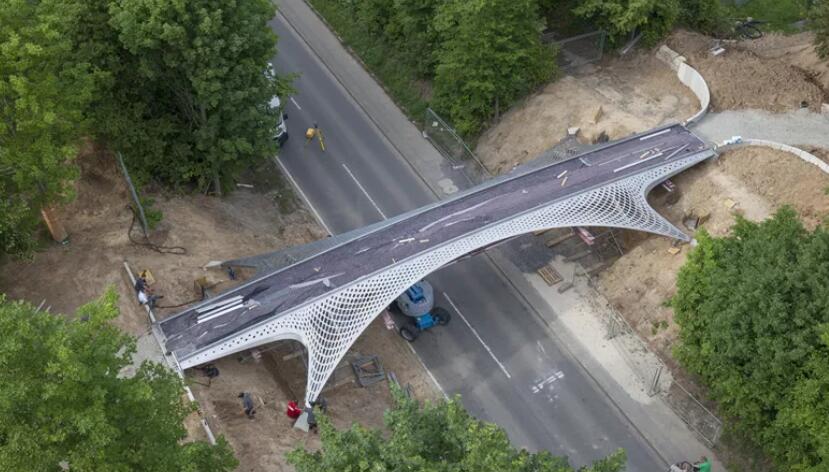

  桥的主体结构是轻质壳体结构,由于整体结构系统受力合理,桥体仅由2厘米薄的双曲面不锈钢板制成。外壳边缘通过竖向加劲肋加强,该竖向加强肋向四个支撑点扭转以形成三角形的支承点,完全省略了在壳体表面上的进一步支撑。

  行人直接在钢制外壳上行走,该外壳在行走区域上涂有涂层以防止打滑。用通快激光机在外壳上切出与力流相对应的孔。孔的尺寸和密度取决于支撑结构的利用程度。在行走表面区域,激光孔被填充有玻璃塞子的约14300个较小的孔所代替。

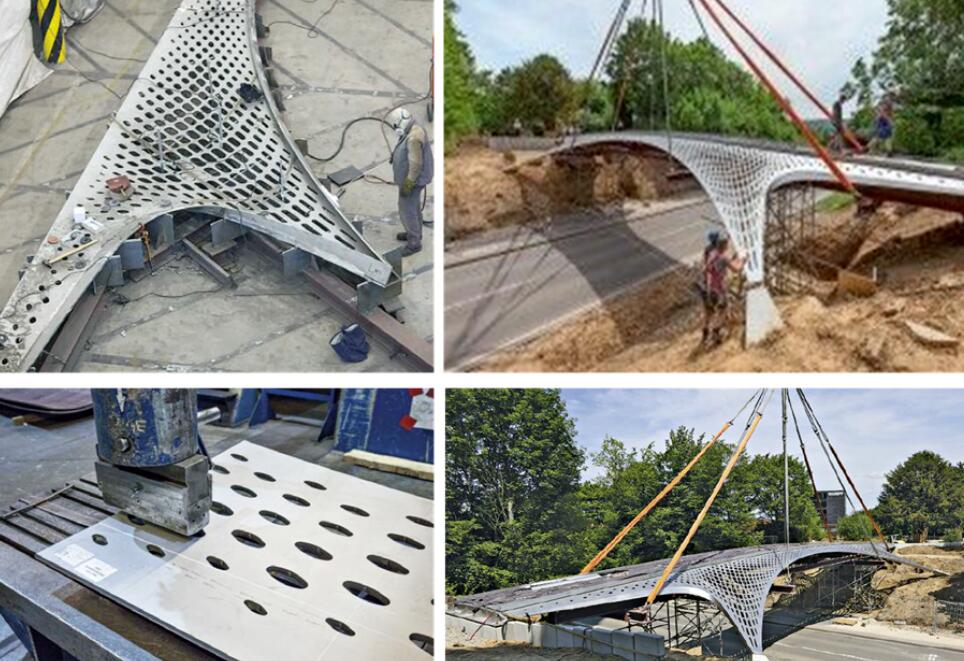

  桥梁从几个单独的部分现场焊接在一起,并由一台重型起重机吊至最终位置。透明和防反射的全玻璃栏杆凸显了桥梁的轻盈感。

  桥梁基本信息:
  设计:sbp
  桥梁类型:人行天桥
  完成时间:2018年
  结构类型:壳体结构
  材料:不锈钢
  总长:28米
  主跨:20米
  栏杆:1.1米高玻璃栏杆
  荣誉:2020年德国桥梁建设奖一等奖
